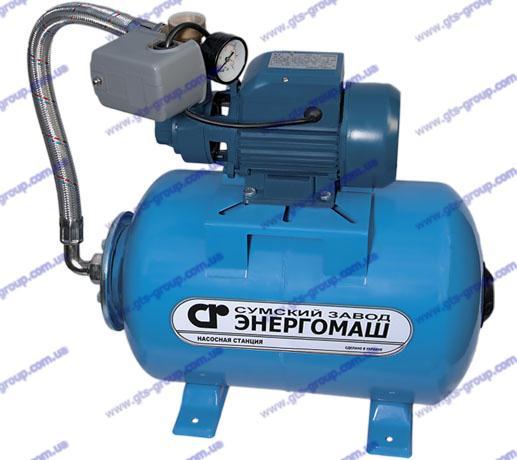

Насосные станции ЦВН-60/70 (на базе центробежных, вихревых насосов)

Насосные станции ЦВН-60/70 (на базе центробежных, вихревых насосов)
Область применения

Станции автоматического водоснабжения серии ЦВН предназначены для обеспечения бесперебойного водоснабжения коттеджей, дач, хозяйственных объектов и других потребителей чистой водой из колодцев, скважин, сборных резервуаров, водопроводов и других источников. Станции автоматически поддерживают необходимое давление в системе водоснабжения, самостоятельно включаясь и отключаясь по мере расходования воды потребителями

Краткая техническая характеристика

  • Максимальный напор до 70 м
  • Максимальная объемная подача до 3,6 м3/ч (60л/мин)
  • Максимальная высота всасывания б м (с обратным клапаном в точке забора воды)

Ограничения

  • Перекачиваемая жидкость: вода или другие жид-кости, сходные с водой по плотности и химической активности
  • Общая минерализация воды, не более 1500 г/м3
  • Показатель pH 6,5 - 9,5
  • Содержание механических примесей, не более 20 г/м3
  • Максимальный размер частиц, не более 0,05 мм




Конструктивные характеристики

  •  Корпус насосной камеры из чугуна
  •  Колесо рабочее - вихревое, выполнено из латуни
  •  Ведущий вал из нержавеющей стали
  •  Уплотнение торцовое - графит/керамика
  •  Реле давления механическое
  •  Гидроаккумулятор из углеродистой стали объемом 24 л
Двигатель
  •  Асинхронный с короткозамкнутым ротором, закрытой конструкции, с внешней принудительной вентиляцией
  •  Степень защиты IР 44
  •  Класс изоляции В
  •  Однофазное исполнение с установленным в коробку выводов конденсатором
  •  Встроенная в обмотку двигателя защита от перегрузок с автоматическим перезапуском
  •  Частота вращения: 2850 об/мин
  •  Напряжение питания: 220 В, 50 Гц
  •  Режим работы: продолжительный


Технические характеристики  ЦВН-60/70

Код для заказа

Наименование

P1

(кВт)

Qmaх

(л\мин)

Нmaх

(м)

Материал насосной части

Объем бака

(л)

Материал бака

6264

ЦВН-60/70-24

0.75

60

70

чугун

24

сталь

6265

ЦВН-60/70-24Н

0.75

60

70

чугун

24

нерж. сталь

6266

ЦВН-60/70-50

0.75

60

70

чугун

50

сталь

6267

ЦВН-60/70-50Н

0.75

60

70

чугун

50

нерж. сталь

6268

ЦВН-60/70-80

0.75

60

70

чугун

80

сталь

6269

ЦВН-60/70-80Н

0.75

60

70

чугун

80

нерж. сталь

6264

ЦВН-60/70-24

0.75

60

70

чугун

24

сталь

Характеристики
Производитель ПАО "Сумский завод "Энергомаш"
