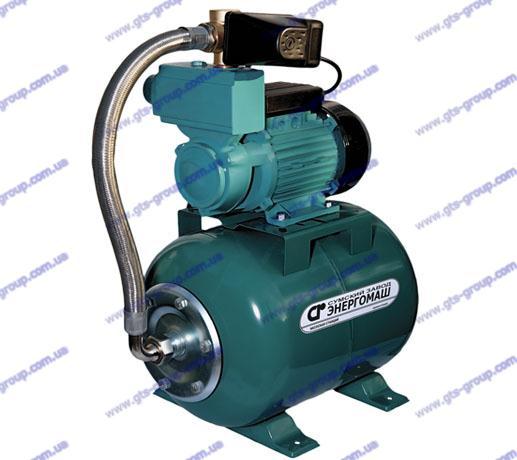

Насосные станции ЦВН-47/70 (на базе центробежных, вихревых насосов)

Насосные станции ЦВН-47/70 (на базе центробежных, вихревых насосов)
Область применения

Станции автоматического водоснабжения серии ЦВН предназначены для подачи воды из открытых водоемов, колодцев, скважин, накопительных емкостей в системы полива и водоснабжения в автоматическом режиме. Используются в системах полива садов и огородов, автоматического водоснабжения и повышения давления, самостоятельно включаясь и отключаясь по мере расходования воды потребителями. Конструкция насосной камеры и наличие обратного клапана на входном патрубке позволяют извлекать и выталкивать воздух из перекачиваемой жидкости (камера насоса при этом должна быть заполнена водой).

Краткая техническая характеристика

  • Максимальный напор до 70 м
  • Максимальная объемная подача до 2,8 м3/ч (47л/мин)
  • Максимальная высота всасывания 8 м (с обратным клапаном в точке забора воды)

Ограничения

  • Перекачиваемая жидкость: вода или другие жидкости, сходные с водой по плотности и химической активности
  • Общая минерализация воды, не более 1500 г/м3
  • Показатель pH 6,5 - 9,5
  • Содержание механических примесей, не более 20 г/м3
  • Максимальный размер частиц, не более 0,05 мм
  • Максимальная температура окружающей среды +40° С

  • Максимальная температура перекачиваемой жид­кости +40° С

  • Максимальное рабочее давление: 0,6 МПа (6 бар)

Конструктивные характеристики

  • Корпус насосной камеры из чугуна
  • Колесо рабочее - вихревое, выполнено из латуни
  • Ведущий вал из нержавеющей стали
  • Уплотнение торцовое - графит/керамика
  • Реле давления механическое
  • Гидроаккумулятор из углеродистой или нержавеющей (-Н) стали объемом 24, 50 и 80л
Двигатель
  • Асинхронный с короткозамкнутым ротором, закрытой конструкции, с внешней принудительной вентиляцией
  • Степень защиты IР 44
  • Класс изоляции В
  • Однофазное исполнение с установленным в коробку выводов конденсатором
  • Встроенная в обмотку двигателя защита от перегрузок с автоматическим перезапуском
  • Частота вращения: 2850 об/мин
  • Напряжение питания: 220 В, 50 Гц
  • Режим работы: продолжительный
Технические характеристики  ЦВН-47/70

Код для заказа

Наименование

P1

(кВт)

Qmaх

(л\мин)

Нmaх

(м(

Материал насосной части

Объем бака

(л)

Материал бака

6168

ЦВН-47/70-24

0.75

47

70 м

чугун

24

сталь

6187

ЦВН-47/70-24Н

0.75

47

70 м

чугун

24

нерж. сталь

6188

ЦВН-47/70-50

0.75

47

70 м

чугун

50

сталь

6189

ЦВН-47/70-50Н

0.75

47

70 м

чугун

50

нерж. сталь

6211

ЦВН-47/70-80

0.75

47

70 м

чугун

80

сталь

6212

ЦВН-47/70-80Н

0.75

47

70 м

чугун

80

нерж. сталь

6168

ЦВН-47/70-24

0.75

47

70 м

чугун

24

сталь

Характеристики
Производитель ПАО "Сумский завод "Энергомаш"
