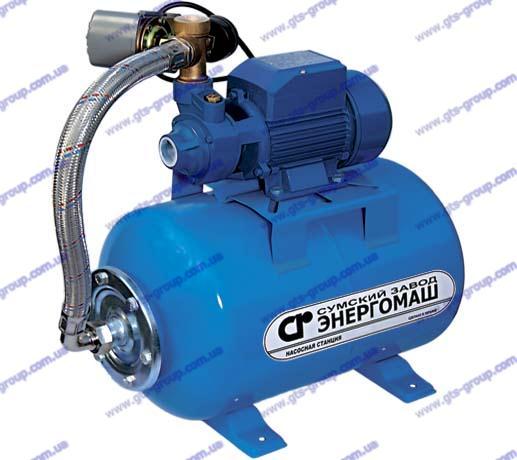

Насосные станции ЦВН-35/40 (на базе центробежных, вихревых насосов)

Насосные станции ЦВН-35/40 (на базе центробежных, вихревых насосов)
Область применения

Станции автоматического водоснабжения серии ЦВН предназначены для обеспечения бесперебойного водоснабжения коттеджей, дач, хозяйственных объектов и других потребителей чистой водой из колодцев, скважин, сборных резервуаров, водопроводов и других источников. Станции автоматически поддерживают необходимое давление в системе водоснабжения, самостоятельно включаясь и отключаясь по мере расходования воды потребителями.

Краткая техническая характеристика

  • Максимальный напор до 40 м
  • Максимальная объемная подача до 2,1 м3/ч (35л/мин)
  • Максимальная высота всасывания б м (с обратным клапаном в точке забора воды)

Ограничения

  • Перекачиваемая жидкость: вода или другие жидкости, сходные с водой по плотности и химической активности
  • Общая минерализация воды, не более 1500 г/м3
  • Показатель pH 6,5 - 9,5
  • Содержание механических примесей, не более 20 г/м3
  • Максимальный размер частиц, не более 0,05 мм

  • Максимальная температура окружающей среды +40° С

  • Максимальная температура перекачиваемой жид­кости +40° С

  • Максимальное рабочее давление: 0,6 МПа (6 бар)

Конструктивные особенности

  • Выполнена на базе вихревого электронасоса
  • Корпус насосной камеры из чугуна
  • Колесо рабочее - вихревое, выполнено из латуни
  • Ведущий вал из нержавеющей стали
  • Уплотнение торцовое - графит/керамика
  • Реле давления механическое
  • Гидроаккумулятор из углеродистой или нержавеющей (-Н) стали объемом 1, 24, 50 и 80л
Двигатель
  • Асинхронный с короткозамкнутым ротором, закрытой конструкции, с внешней принудительной вентиляцией
  • Степень защиты IР 44
  • Класс изоляции В
  • Однофазное исполнение с установленным в коробку выводов конденсатором
  • Встроенная в обмотку двигателя защита от перегрузок с автоматическим перезапуском
  • Частота вращения: 2850 об/мин
  • Напряжение питания: 220 В, 50 Гц
  • Режим работы: продолжительный
                          Технические характеристики  ЦВН-35/40

Код для заказа

Наименование

P1

(кВт)

Qmaх

(л\мин)

Нmaх

(м)

Материал насосной части

Объем бака

(л)

Материал бака

6167

ЦВН-35/40-24

0.37

35

40

чугун

24

сталь

6182

ЦВН-35/40-24Н

0.37

35

40

чугун

24

нерж. сталь

6183

ЦВН-35/40-50

0.37

35

40

чугун

50

сталь

6184

ЦВН-35/40-50Н

0.37

35

40

чугун

50

нерж. сталь

6206

ЦВН-35/40-80

0.37

35

40

чугун

80

сталь

6210

ЦВН-35/40-80Н

0.37

35

40

чугун

80

нерж. сталь

6272

ЦВН-35/40-1

0.37

35

40

чугун

1

сталь

Характеристики
Производитель ПАО "Сумский завод "Энергомаш"
